LM-101LB Feuer Erkennen Wireless Online-Alarmanleitung
1, kurze Einführung
LM-101LBFIRE Erkennung drahtloser Online-Alarm ist eine Art Rauchalarm mit der photoelektrischen Raucherkennung und der drahtlosen Online-Alarmfunktion, wenn einer der Alarme das Rauchsignal erkennt, er könnte ein drahtloses Alarmsignal senden, andere Alarmalarm auslösen (siehe effektive Übertragungsabstand). , erinnern Sie sich daran, dass es gefährliche Fälle gibt (Feuer), die rechtzeitig passieren.
2, charakteristisch
◆ fotoelektrische Raucherkennung;
◆ hohe Empfindlichkeit;
◆ geringer Stromverbrauch;
◆ Anzahl des Online-Sets kostenlos
3, technische Parameter
(1) Executive Standard: BS EN 14604-2005
(2) Arbeitsspannung: DC9V (für Rauchmelder)
DC4.5V (für Wireless Online: 1.5VX3PCS)
(3) Arbeitsstrom :: DC9V-Quiesenstrom ≤ 12UA
DC9V Alarmstrom ≤ 20mA
DC4.5V-Ruhe-Strom ≤ 230UA
DC4.5V-Arbeitsstrom ≤ 4ma.
(4) Alarm dezibel: ≥85db / 3m
(5) Alarmanzeige: rote LED
(6) Online / Learn Indicator: rot / grüne LED
(7) Häufigkeit: 433,92 MHz
(8) Übertragungsabstand: Geräumige Geradedistanz ≤ 60m
(9) Arbeitstemperatur: -10 ~ + 40
(10) Umgebungsfeuchtigkeit: ≤95% RH (keine Kondensation)
(11) Niedriger Batterietest: DC9V (für Rauchmelder) <7.35V
Ein kurzer Alarm klingt in etwa alle 43 Sekunden
DC4.5V (für drahtlose Online) <3.3V
Ein kurzer Alarm klingt in etwa alle 60 Sekunden

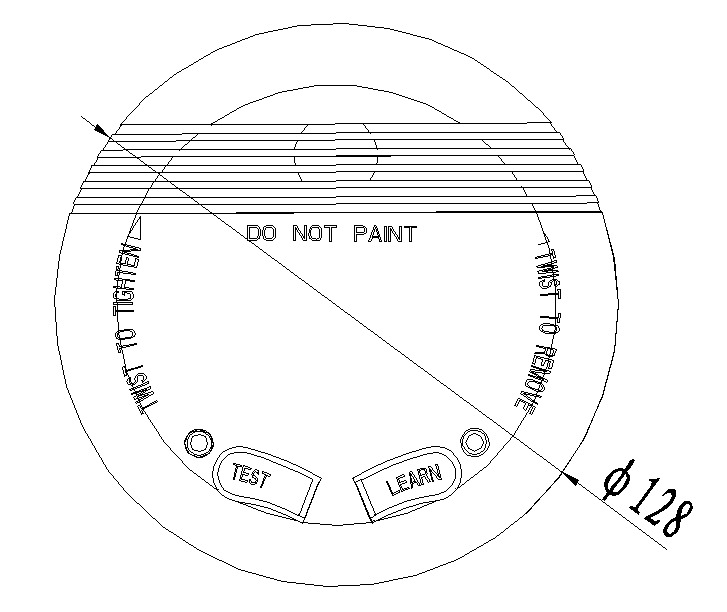

4, Aussehen und Dimension (Abbildung 1)
Abbildung 1
5, Verwendung.

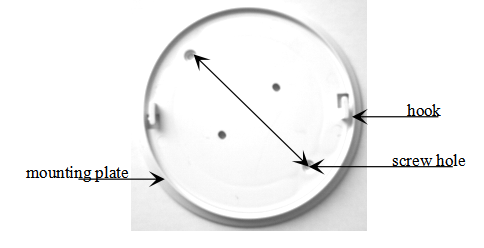

(1) Funktionsdiagramm der Abdeckbasismontageplatte (Abbildung 2)
Figur 2

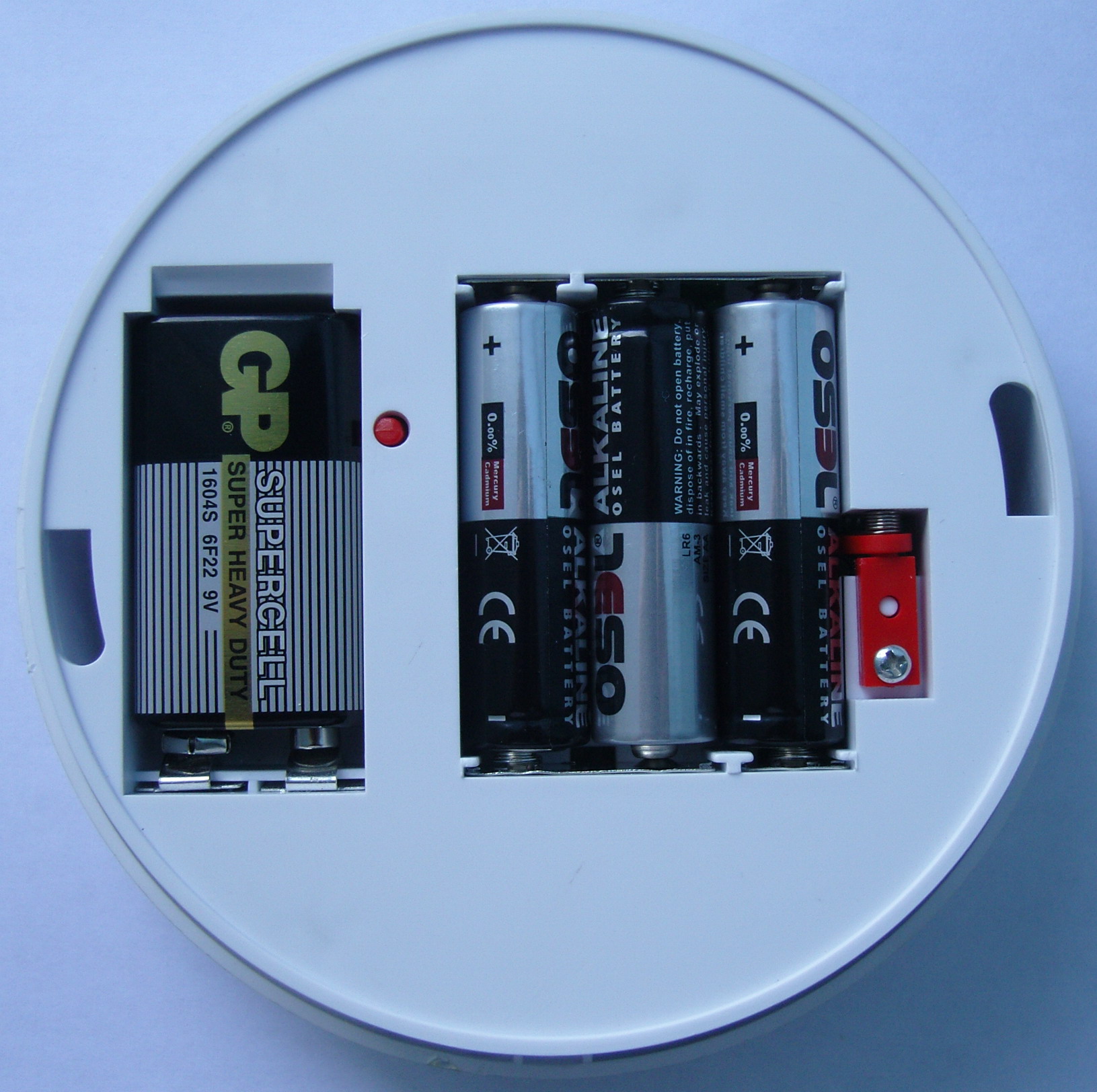

(2) Batteriehalterung (Abbildung 3)
A, Nehmen Sie das Produkt aus dem Verpackungskasten heraus, drehen Sie die Montageplatte gegen den Uhrzeigersinn, nehmen Sie die 9 V- und 1,5 V-Batterie heraus, entfernen Sie den Schutzfilm bzw. den Batterie.
B, legen Sie 9 V-Batterie in das Batteriefach ein und achten Sie auf das Batteriepolaritätssymbol im Kompartiment.
c, bitte schalten Sie Bajonett-Schloss-Rocker an InWall an, bevor Sie 1,5-V-Batterie in ein Fach setzen, und achten Sie auf das Batteriepolaritätssymbol im Kompartiment.
d, Ziel, zwei Haken an der Montageplatte mit zwei Kartenschlitz auf der Basis. ROTATE-Montageplatte im Uhrzeigersinn, bis die Haken vollständig in den Kartensteckplatz eintreten.
Figur 3
(3) Test / Online / löschen Speicher
Produkte, die den normalen Arbeitsstatus nach der Ein- und Alarmanzeige (rote LED) (rote LED) überschreiten, blinkt etwa alle 43s.
Prüfung…
Drücken Sie die TEST-Taste, Alarm Senden Sie den löschen lauten Alarmsignal-Ton, den Alarmanzeiger (rote LED) ist schnell blinkt, Online- / Erlernenanzeige (rot / grüne LED) blinkt und versendet drahtloses Alarmsignal (Online-Produkte in effektiver Entfernung) die selbe Zeit. Es zeigt, dass der Alarm im normalen Arbeitszustand ist. Wir können auch künstliche Blowing-Rauchruhe annehmen ..
Set / Online ...
Hosteinstellung ... Nehmen Sie ein Produkt ein (Online-Benötigen Sie zwei oder mehr Produkte), drücken Sie einmal die Learn-Taste, drücken Sie einmal, dass die Anzeige (rot / grüne LED) einmal geändert wird, setzen Sie den Host in den grünen Indikatorzustand ein.
Slave-Einstellung ... Setzen Sie andere Produkte in den roten Lichtstatus.
Online…
1, wenn die Einstellung korrekt ist, drücken Sie die Testschaltfläche auf dem Host und halten Sie ihn, bis die Alarmanzeige (rote LED) und Online- / Erlernenanzeige (rot / grüne LED) ständig blinkt, Alarm sendet das drahtlose Alarmsignal an der Umgebung gleiche Zeit ;
2, nachdem der Slave das Online-Signal von Host empfängt, blinkt Lernanzeige kontinuierlich. Die Alarme beginnen
Alarm zur gleichen Zeit und Alarmlampe (rote LED) ist aus.
3, Nehmen Sie nach der Online-Einstellung einen Alarm aus, um die TEST-Taste zu drücken, die REST-Produkte sendet Alarm und blinken kontinuierlich.
Speicher löschen ... Nehmen Sie ein Produkt nicht online. Drücken Sie die Taste, um den grünen Zustand einzustellen. Drücken Sie die Test-Taste in den normalen Alarmstatus, und dann Alarmanzeige (rote LED) und Online- / Erlernenanzeige (rot / grüne LED) blinkt kontinuierlich, dass die Produkte den aktuellen Online-Speicher löschen hatten.

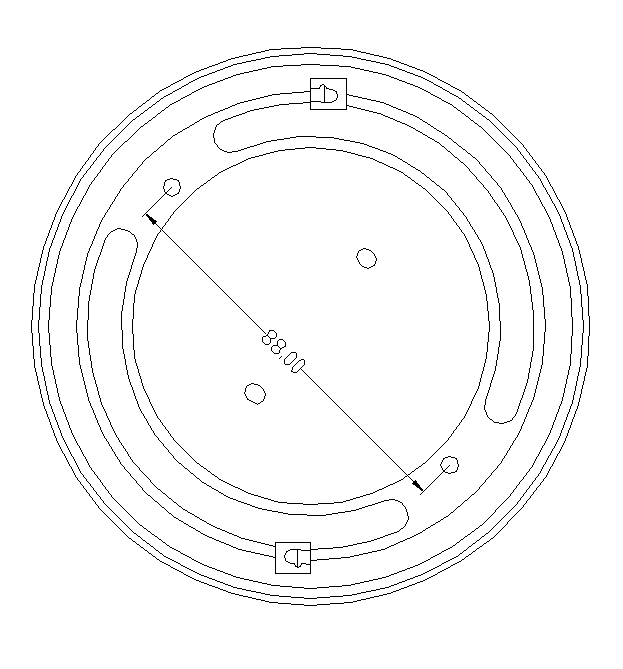

6, Installationsskizze-Karte (Abbildung 4)
(1) Wählen Sie eine geeignete Einbaulage und eine effektive Kommunikationsentfernung;
(2) Bohren Sie entsprechend den Löchern der Installation Board ein Loch in den benötigten Deckenort und stopfen Sie den Kunststoffnagelsitz in das Loch;
(3) Verwenden Sie die Schraube, um das Installationsbereich auf den Plastiknagelsitz zu fixieren;
(4) den zwei Detektorbasishaken in den Detektorschlitz einbetten. Drehen Sie den Rauchmelder im Uhrzeigersinn, um es fest an das Installationsbereich festzuhalten.
(5) Führen Sie nach der Installation den tatsächlichen Kommunikationstest aus, um den Kommunikationsfehler zu verhindern.
Figur 4
7, Wartung.
(1) Es ist besser, den Rauchmelder wöchentlich zu testen.
(2) Reinigen Sie den Alarm alle drei Monate. Nehmen Sie beim Reinigen den Akku aus. Drücken Sie nach der Reinigung den Testschlüssel, um den Online-Zustand zu überprüfen.
(3) Wenn Sie die Produkte nicht im normalen Arbeitszustand befinden, überprüfen Sie den Akku zuerst. Wenn das Problem nicht entfernt werden kann, demontieren Sie bitte nicht selbst. Sie sollen den Dienst des Fachmanns suchen.
8, Fehleranalyse und Eliminierung
Versagensphänomen | Analyse der Ursachen. | Eliminierungsmethode | Anmerkung |
Keine Antwort des Testschlüssels | 9 V-Batterien sind nicht korrekt installiert | Achten Sie auf die Polarität und installieren Sie 9 V-Batterien korrekt. | |
Keine Antwort des Lernschlüssels | 4.5V-Batterien sind nicht korrekt installiert | Achten Sie auf die Polarität und installieren Sie die 4,5-V-Batterien korrekt. | |
Machen Sie den Transientenalarm etwa alle 43 Sekunden. | 9 V-Batterienvoltage ist niedrig | Ändern Sie 9 V Batterie | |
Machen Sie den Transientenalarm etwa 60 Sekunden lang. | 4.5V-Batterienvoltage ist niedrig | Ändern Sie den 4.5V-Akku |
9, Punkte für Aufmerksamkeit
(1) Installieren Sie das Produkt nicht in der folgenden Umgebung, z. B. hyper thermisch, feuchter, staubig, küche, badezimmer und so weiter;
(2) Achten Sie beim Installieren darauf, dass es keine Gegenstände geben, die sich von Flash und Blockieren von Sounds vor dem Alarm schützen darf.
(3) Installieren Sie mehrere Online-Produkte, um zu verhindern, dass sie eine effektive Kommunikationsentfernung oder -objekte überschreiten, die die Kommunikation blockieren wird.
10, Punkte für aufgegebene Produkte
(1) Die Pakete bestehen aus erneuerbaren Angelegenheiten und verwenden sie bitte so kreisförmig wie möglich.
(2) Die verwendeten Batterien und Elektrogeräte, die verwendet wurden, können nicht mit normalem Haushaltsmüll aufgegeben werden.
11, empfohlene Ersatzbatterien
Pair Deer 9V 6F22
GP 9V 1604S.
Mustang 9V 6F22.
Pair Deer 9V 6LR61
GP 9V 1604A.
Pair Deer 3 x 1.5V LR6 / AA
GP 3 x 1,5V GP15AU
Mustang 3 x 1,5 V LR6 / AA
