KD-122LA Wireless miteinander verbundener Feuerwinkel
Benutzerhandbuch
1. Kurze Einführung.
KD-122LA Wireless miteinander verbundener Brandkennungsalarm ist ein photoelektrischer Rauchmelder mit geringem Stromverbrauch. Interner präzise Analogschaltung, digitaler Stromkreis und drahtloser Übertragungsschaltung machen die Erkennung stabiler und zuverlässiger. Es verfügt über eine drahtlose Verbindungsfunktion, dh wenn eine Einheit Alarm macht, andere miteinander verbundene Einheiten innerhalb des Interlink-Bereichs alarmieren gleichzeitig. Dieses Produkt hat ein kleines Volumen und die eingebaute Batterie mit großer Kapazität kann die Lebensdauer von 10 Jahren bieten.
2. Produktmerkmale
Photoelektrische Raucherkennung.
Zuverlässige Leistung und weniger Ärzte
Präzise analoge Schaltung und digitaler Stromkreis
Energieeffizient
Kleine Größe
Interlink-Bereich> 100m (offenes Feld)
Lebensdauer von 10 Jahren
3. Technische Spezifikation
technische Parameter | Rauchmelder | |||
Stromspannung | DC3V (eingebauter CP605050) | |||
Niederspannungsinspektion | 2.2v. | |||
Strom | Alarmstrom | Ruhestrom | ||
≤120ma | ≤2ua. | |||
Statusanzeige | Normale Raucherkennung. | LED (rot) blinkt einmal etwa alle 344 Sekunden, kein Alarmklang | ||
Raucherkennung oder Schlüsselprüfung | LED (rot) blinkt und dauerhafter Alarm wird angegeben | |||
Niedrige Empfindlichkeitserkennung (Silent-Modus) | LED (rot) blinkt alle 10 Sekunden, kein Alarmton, stornieren Sie die Erkennung der niedrigen Empfindlichkeit von weniger als 9 Minuten später | |||
Alarmspeicher. | LED (grün) blinkt dreimal etwa alle 43 Sekunden und stoppt 24 Stunden später. Wenn Sie zum ersten Mal TEST / MUTE-Taste drücken, wird der Detektor durch einen speziellen Alarmmodus angezeigt. | |||
Ende des Lebens | Nach dem Einschalten und der Arbeit für 10 Jahre wird eine Warnung der Lebensdauer erstellt. Der Summer piept 3 mal alle 43 Sekunden. | |||
Niederspannungsinspektion | LED (rot) blinkt etwa alle 344 Sekunden, piept etwa alle 43 Sekunden. | |||
Alarmlaut | ≥85db / 3m. | |||
Drahtlose Verbindung | Radiofrequenz | 868 MHz. | ||
Interlink-Range | ≥100m (offenes Feld) | |||
Verbindung / Lernanzeige | Die rote LED ist stabil, was das Produkt lernen muss. Rote LED-Blinkmittel Signalübertragung. GRÜNE LED SIND STADE IN BEDEUTUNG Das Produkt ist bereit, den Identifikationscode zu senden. Grüne LED-Blinkmittel Die Einheit hat drahtloses Signal empfangen. | |||
Übertragungsrate | ||||
Arbeitstemperatur | -10 ℃ ~ + 40 ℃ | |||
Umgebungsfeuchtigkeit. | ≤95% RH (keine Kondensation) | |||

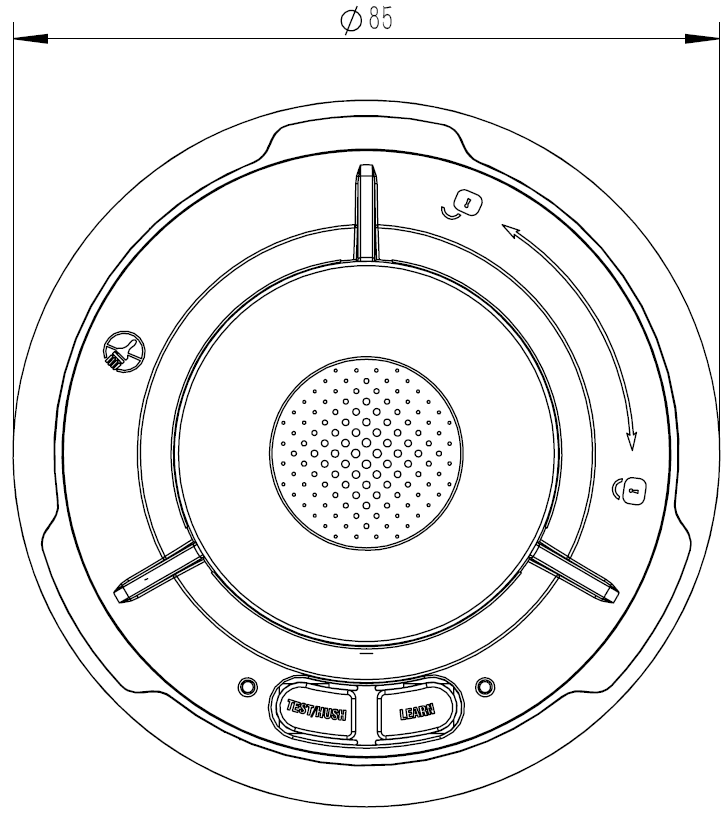

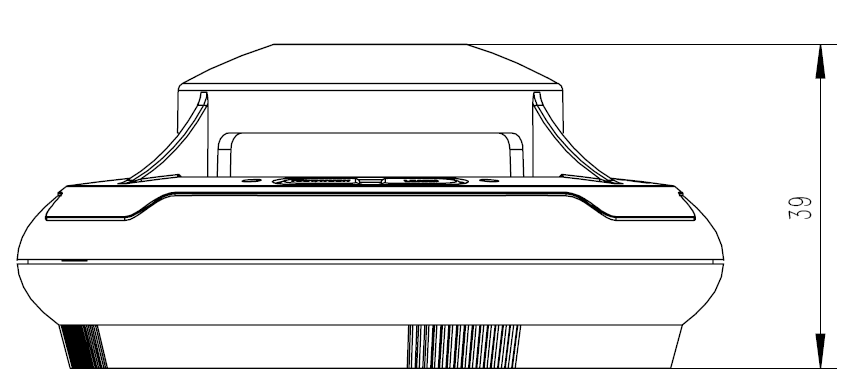

4. Aussehen und Abmessungen (Abbildung. 1)
5. Installation

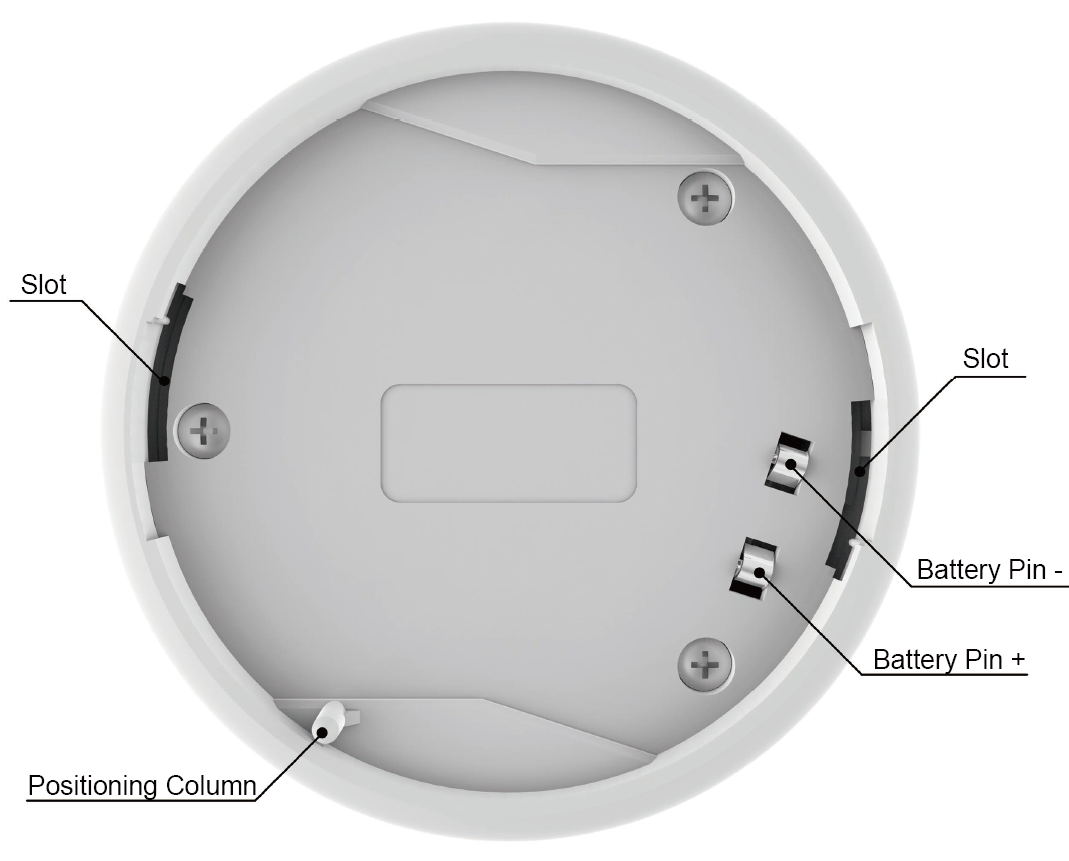

5.1 Funktionsdiagramm (Abbildung 2)
Figur 2
5.2 Installationsanweisungen

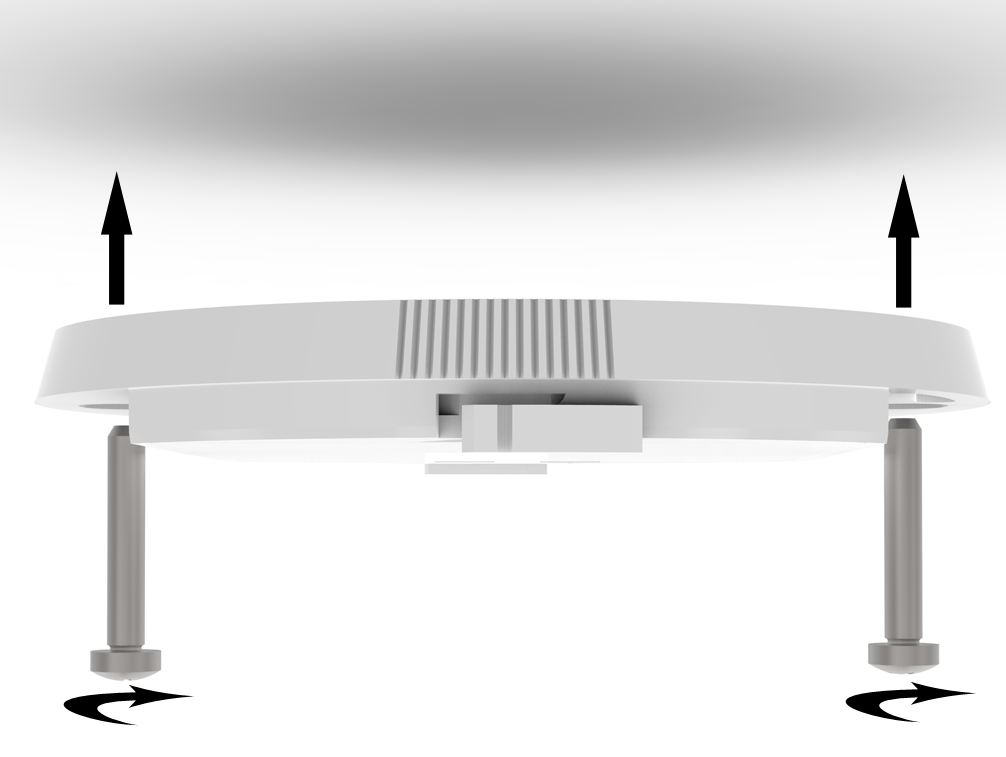

5.21 Halten Sie die Montageplatte an der ausgewählten Einbaulage an der Decke und markieren Sie die Mitte der Löcher mit einem Bleistift. Bohren Sie ein Loch durch die Bleistiftmarkierungen und befestigen Sie die beiliegenden Schrauben und Anker, um die Montageplatte zu sichern. (Siehe Abbildung 4)
5.22 Setzen Sie den Haken der Montageplatte in den Alarmschlitz ein, sollte die Positioniersäule auch mit der Positioniernut ausrichten. Drehen Sie den Wecker im Uhrzeigersinn, bis es einrastet.
Figur 4
HINWEIS: Wenn Sie den Alarm nach dem Insekten des Hakens in den Schlitz nicht drehen können, prüfen Sie bitte, ob die Positioniersäule mit der Positioniernut ausgerichtet ist.
5.3 Empfohlene Standorte für Rauchmelder und Standorte, um zu vermeiden
5.3.1 Empfohlene Standorte für Rauchmelder
Installieren Sie mindestens einen Rauchmelder in jedem Schlafzimmer
Wenn Sie den Rauchmelder in einem Durchgang installieren, dessen Breite weniger als 3M beträgt, installieren Sie sie in der Mitte und installieren Sie alle 12m ein Gerät.
Mindestens 1,5 m von der Leuchtstofflampe oder von Neonlampe. (Bei elektronischer Interferenz).
Mindestens 3 m vom Badezimmer entfernt.
Mindestens 6 m von der Küche oder dem Herd entfernt.
Mindestens 30 cm von den Lampen entfernt.
Suchen Sie den Rauchmelder in der Mitte des Raums. Wenn Sie nicht können, installieren Sie es mindestens 1 m von der Wand.

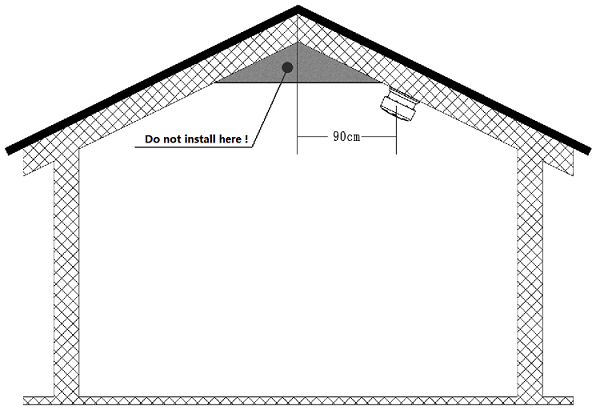

Wenn Sie den Rauchmelder an der geneigten oder oberirdischen Decke installieren, muss die Einbaulage mindestens 90 cm vom höchsten Punkt betragen.
5.3.2 Standorte, um zu vermeiden
In der Garage. Die Verbrennungsprodukte sind vorhanden, wenn Sie Ihr Auto starten.
In der Nähe von frischen Luftöffnungen, Fans, Klimaanlagen oder anderen dreifesten Bereichen.
In staubigen Gebieten. Staubpartikel können einen belastenden Alarm oder den Misserfolg zum Alarm verursachen. Der Insektenbildschirm kann nur einen Teil der Insekten oder den Staub behindern.
Bereiche, in denen ein metallisches Schild vorhanden ist, das das RF-Signal blockiert.
In einem Bereich, in dem die Temperatur unter 0 liegen kann oder über 40 ° C ansteigt.
In feuchten Gebieten. Bad. Küche.
6. Funktion
6.1 Lernen, miteinander verbunden zu werden
Sichern Sie alle Alarme, die mit der Montageplatte miteinander verbunden sein müssen, und drehen Sie sich im Uhrzeigersinn.
Nehmen Sie einen als Master ein, drücken Sie die Learn-Taste auf grün (die Signalanzeige
Wechseln Sie von rot / grün / keine Farbe).
Nehmen Sie den zweiten als Slave, drücken Sie die Learn-Taste auf rot, dann drücken Sie dann
Die Testknopf von Master 1-2 Sekunden, die LED des Master-Starts
blinkt und dann aufhören, inzwischen wird der Slave eins das Signal empfängt, dann blinkt die rote LED blinkt und alarmierend und später Anschlag, was bedeutet, dass diese beiden Teile erfolgreich miteinander verbunden sind.
HINWEIS: Wenn Sie mehr Teile in dasselbe System miteinander verbunden haben, wiederholen Sie den letzten Vorgang und verbinden Sie sie mit dem Master.
Drücken Sie die Lernknopf des Masters in keine Farbe, nachdem alle Geräte angeschlossen sind.
6.2 Testvorgang:
Drücken Sie die Testknopf des Masters und lösen Sie nicht (ca. 10 Sekunden), bis die Slaves das Signal und den Alarm zusammen empfangen, der Testvorgang hat
wurde abgeschlossen. Wenn Sie die Testknopf des Slave drücken, wird der Master angezeigt
Empfangen Sie das Signal und Alarm auch. Das Lernen der Verbindung ist abgeschlossen.
6.3 Speicher löschen:
Drücken Sie in einigen Sekunden die Learn-Taste auf den grünen Zustand, die LED beginnt mit dem Blinkmittel, in dem der Speicher gelöscht wird.
HINWEIS1: Alle Rauchmelder dieses Modells verfügen über eine drahtlose Verbindungsfunktion. Es erfordert mindestens zwei Rauchmelder. Innerhalb eines effektiven Interlink-Bereichs können Sie so viele Einheiten miteinander verbinden, wie Sie möchten. Wir empfehlen, dass Sie den Interconnection-Vorgang lernen, bevor Sie das Produkt an der Decke installieren, um Ihren Betrieb effizienter zu gestalten.
HINWEIS2: Der Interlink-Bereich dieses Produkts beträgt ≥ 100m (offenes Feld). Da jedoch unterschiedliche Konstruktion unterschiedliche Wirkung auf den Übertragungsabstand hat, wenn das Produkt vorhanden ist, das nicht miteinander verbunden werden kann, stellen Sie bitte die Installationsposition des Produkts an.
6.4 Betriebsmodus.
Testen
Drücken Sie die Test-Taste und das Produkt wird der Alarmmodus eingeben. Es macht Pieptöne, die lauter als 86 dB sind. Die Alarmanzeige (rot) blinkt.
Standby-Zustand
Im Standby-Zustand erkennt der Rauchmelder alle 10 Sekunden. Die Alarmanzeige blinkt alle 344 Sekunden, um anzuzeigen, dass der Rauchmelder ordnungsgemäß funktioniert. Wenn er Produkte der Verbrennung erfasst, klingt der Alarm. Und der Alarmanzeiger (rot) blinkt gleichzeitig, bis die Luft klar ist.
Stille-Modus (niedrige Empfindlichkeit)
Wenn es in der Alarmbedingung ist, drücken Sie die Test- / HUSH-Taste, und das Produkt tritt den Stille-Modus ein. Die Alarmanzeige blinkt alle 9 Sekunden und kein hörbarer Sound wird gehört, es sei denn, Rauch wird düster. Das dauert etwa 9 Minuten. Durch erneutes Drücken der TEST / HUSH-Taste wird der Silence-Modus enden.
Niederspannungswarnung
Wenn die Batteriespannung zu niedrig ist, macht das Produkt alle 43 Sekunden kurze Pieptöne, um den Benutzer zu warnen, bis die Batteriespannung der Arbeitsspannung des Rauchmelders entspricht.
Alarmgeschichte
Wenn der Alarmanzeiger (grün) alle 43 Sekunden dreimal blinkt, ist der Alarm mitgenommen. Bitte überprüfen Sie, ob ein Brandrisiko im Erkennungsbereich vorhanden ist. Diese Angabe endet 24 Stunden später.
Rauchkammerdegeneration Warnung
Die Arbeitsumgebung und die Zeit verursachen die Degeneration der Rauchkammer. Wenn das Produkt alle 43 Sekunden 3 kurze Pieptöne ausmacht, zeigt er die Lebensdauer an. Sie sollten den Rauchmelder durch einen neuen ersetzen.
7. WARTUNG
7.1 Testen Sie den Rauchmelder jede Woche, indem Sie die Testknopf drücken.
7.2 Reinigen Sie den Rauchmelder mit trockenem Tuch. Verwenden Sie niemals Wasser, Reinigungsmittel oder Lösungsmittel, um zu reinigen, da sie das Gerät beschädigen können. Verhindern Sie, dass der Fremdkörper in das Gerät eintritt.
7.3 Wenn der Rauchmelder nicht ordnungsgemäß funktioniert, zerlegen Sie das Gerät nicht selbst. Bitte suchen Sie den Service der Fachleute.
8. Punkte für aufgegebene Produkte
8.1 Das Verpackungsmaterial ist erneuerbar, also machen Sie Ihr Bestes, um es zu recyceln.
8.2 Da dieses Produkt integriert ist, nicht austauschbar ist, kann dieses Gerät nicht mit normalem Haushaltsmüll aufgegeben werden.
