LM-102-Serie Rauchalarmanweisungen

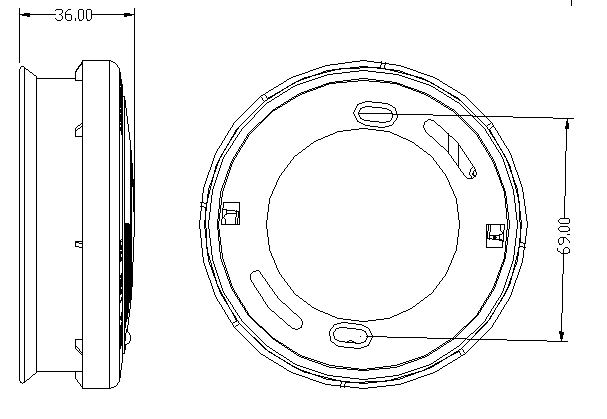

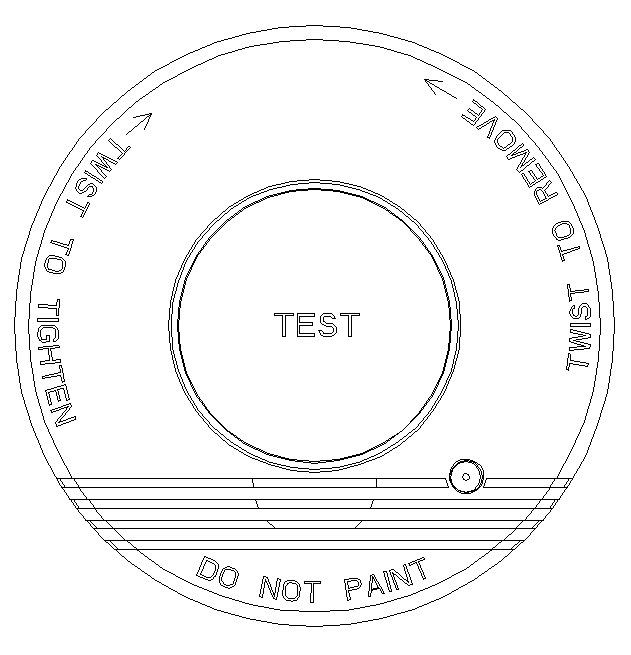

I, Erscheinung und Dimension
LM-102A.
II, Technische Parameter
1, Arbeitsspannung: DC9V
2, Strom: Quiesenstrom ≤ 12UA
Alarmstrom ≤ 20mA
3, Alarmlautstärke: ≥85db / 3m
4, Normalbedingung: LED (rot) blinkt alle 43s
5, Alarmmodus: Ton / Licht (ständig)
6, niedriger Batterietest: <7.35V Erstellen Sie alle 43 Sekunden einen Alarmton
7, Arbeitstemperatur: -10 ℃ ~ + 40
8, Umgebungsfeuchtigkeit: ≤ 95% RH (keine Kondensation)
III, test.
Nehmen Sie das Produkt aus der Box aus, drehen Sie die Montageplatte gegen den Uhrzeigersinn und trennen Sie ihn.
Nehmen Sie den 9V-Akku aus, entfernen Sie den Schutzfilm, drücken Sie die Batterie in den Batterieklemme und setzen Sie sie wieder in den Batteriebehälter.
Inset Die Haken an der Montageplatte in die installierende Nut, drehen Sie die Schale im Uhrzeigersinn, um sich zu befestigen.
Drücken Sie die Test-Taste, die rote LED blinkt und ein Alarmton wird gleichzeitig erstellt. Das bedeutet, dass der Detektor ordnungsgemäß funktioniert.
Iv, installation.
In 1 sollte der Rauchmelder an der Mitte der Decke installiert sein. Montieren Sie das Gerät mindestens 1 Meter von der Wand oder dem Balken entfernt. Es sollte keine Hindernisse geben, die Licht oder Klang blockieren, die vom Alarm erzeugt werden. Wenn der Raum eine geneigte Decke aufweist, sollte der Hang weniger als 45 Grad sein. Eine Einheit deckt etwa 60 Quadratmeter ab. Wir empfehlen, dass Rauchmelder in jedem Raum montiert ist.
2, stellen Sie sicher, dass sich das Indikatorlicht in der Richtung befindet, in der es sich bequem macht, um zu beobachten. Bohren Sie dann Löcher in die ausgewählte Position der Decke. Schieben Sie den Kunststoffausdehnungsanker in jedes Loch in die volle Tiefe.
3, Setzen Sie die Schrauben durch die Montageplatte ein und schrauben Sie sie fest in den Anker, so dass die Montageplatte fixiert ist.

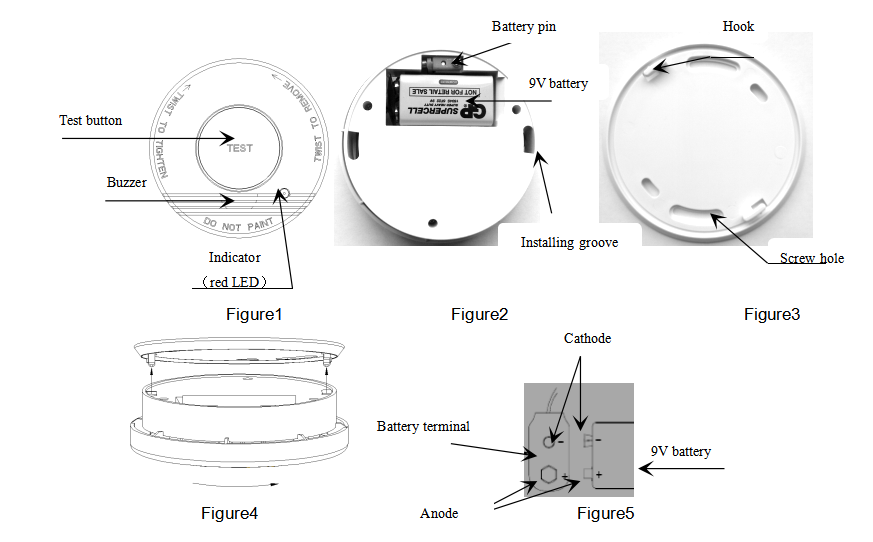

4, verbinden Sie den Akku gemäß Abbildung 5 an die Batterieklemmen. Drehen Sie den Batteriestift an die Wand des Batteriebehälters und drücken Sie dann die gesamte Batterie in den Behälter.
5 Setzen Sie die beiden Haken in die Montageplatte in die installierende Nut ein. Drehen Sie die Schale im Uhrzeigersinn, um zu befestigen.
6 Drücken Sie die Test-Taste zur Inspektion. Stellen Sie sicher, dass Sie den Alarmgeräusch hören können, welchem Raum, in dem Sie sich befinden.
V, Wartung und Verwendung
In 1 ist es empfohlen, das Produkt wöchentlich getestet zu werden.
2 Drücken Sie die Test-Taste zur Inspektion. Wenn in der normalen Bedingung die rote LED alle 43 Sekunden blinkt.
Wenn die Batterieleistung niedrig ist, lässt sich das Produkt alle 43 Sekunden einen Ton eintauschen, dh Sie müssen den Akku austauschen. Wenn Sie den Akku austauschen möchten, drehen Sie den Detektor gegen den Uhrzeigersinn und lösen Sie sie von der Montageplatte. Nehmen Sie den alten Akku aus dem Behälter und lösen Sie ihn vom Batterieklemme. Schließen Sie den neuen Akku gemäß Abbildung 5 an die Batterieklemmen an, drehen Sie den Batteriestift an die Wand des Batteriebehälters und setzen Sie den Akku wieder in den Behälter (Abbildung 2). Inset Die Haken an der Montageplatte in die installierende Nut, drehen Sie im Uhrzeigersinn, um sich zu befestigen.
Hinweis: Nach dem Ersetzen des Akkus oder der Neuinstallation des Detektors sollten Sie die Test-Taste drücken, um sicherzustellen, dass der Detektor ordnungsgemäß funktioniert.
4, Batterielodell:PairDeer 6F22 9V;
5, wenn das Produkt nicht ordnungsgemäß funktionieren kann, versuchen Sie bitte, den Fehler zu analysieren und ihn gemäß den Anweisungen zu beseitigen. Wenn Sie den Fehler nicht beseitigen, zerlegen Sie das Produkt nicht selbst. Suchen Sie stattdessen professionelles Service.
VI, Fabrikanalyse und Eliminierung
Fehlerphänomen | Grundanalyse | Eliminierungsmethode | Anmerkung |
Drücken Sie die Test-Taste und es gibt keine Antwort | Der Akku ist falsch installiert. | Installieren Sie den Akku richtig und achten Sie auf die Batteriepolarität. | |
Ein Alarmton erfolgt alle 43 Sekunden. | Niedriger Batteriestatus | Ersetzen Sie den Akku. | PairDeer 6F22 9V. |
Vii, Anmerkungen.
In 1 ist das Produkt nicht geeignet, in der Küche, ein Badezimmer oder in anderen Orten installiert zu sein, an dem es hochtemperatur und feucht ist.
2, es sollte keine Hindernisse geben, die das Licht oder das Geräusch vor dem Produkt blockieren.
Wenn der Akku in der umgekehrten Polarität installiert ist, kann das Produkt nicht ordnungsgemäß funktionieren, und es kann beschädigt sein.
VIII, Anmerkungen zum Abwerfen
Gebrauchte Batterie- und Abfall-Elektrogerät kann nicht mit allgemeinem Haushaltsmüll verworfen werden.
Revisionsgeschichte | ||||
Überarbeitung Nr. | Datum | Änderungen | Autor | Genehmigt durch |
1..1. | 2014-01-02 | Erste Ausgabe | Lu bo. | Langes xinglin. |
1.2 | 2015-08-06 | Installations- und Batteriewechsel | Lu bo. | Langes xinglin. |
1.3 | 2015-11-09 | Übersetzung der Installation. | Lu bo. | Langes xinglin. |
