KD-122LC Rauchmelder
Benutzerhandbuch
Dokumentverweis:QSP0701-A-122L3-401
Ausführung:A / 0.
Autor:Liu Xueyong Datum: 2019.02.18
Auditor:Fang Yongda Datum: 2019.02.18
Genehmigt durch:Langes Xinlin Datum: 2019.02.18
1. Kurze Einführung.
KD-122LC Wireless miteinander verbundener Rauchmelder ist ein photoelektrischer Rauchmelder mit geringem Stromverbrauch. Interner präzise analoger Schaltung und digitaler Stromkreis lässt die Erkennung stabiler und zuverlässiger arbeiten. Es verfügt über eine Verbindungsfunktion mit der Funkfrequenzverbindung, sodass eine Einheit Alarm alarmiert, andere miteinander verbundene Einheiten innerhalb des Interlink-Bereichs gleichzeitig alarmieren. Dieses Produkt hat ein kleines Volumen und die eingebaute Batterie mit großer Kapazität kann die Lebensdauer von 10 Jahren bieten.
2. Produktmerkmale
Photoelektrische Raucherkennung.
Zuverlässige Leistung und weniger Ärzte
Präzise analoge Schaltung und digitaler Stromkreis
Energieeffizient
Kleine Größe
Eingebauter Funkfrequenz-Link-Modul
Lebensdauer von 10 Jahren
3. Technische Parameter
technische Parameter | Rauchmelder | |||
Stromspannung | DC3V (eingebauter CP605050) | |||
Warnung niedriger Batterie | 2.2v. | |||
Strom | Alarmstrom | Ruhestrom | ||
≤120ma | ≤2ua. | |||
Statusanzeige | Standby-Zustand | LED (rot) blinkt einmal etwa alle 344 Sekunden, kein Alarmklang | ||
Alarmbedingung oder Test | LED (rot) blinkt und der kontinuierliche Alarm wird angegeben. | |||
Stille-Modus | LED (rot) blinkt alle 9 Sekunden, kein Alarmton, steigt automatisch den Stummiometern um 8,6 Minuten später auf. | |||
Zusammenschaltung | LED (grün), das auf Mitteln stabil ist, ist das Produkt bereit, Daten von anderen Einheiten zu empfangen, die miteinander verbunden sind. LED (grün) blinkt schnell, dass Daten empfangen wurden. | |||
Ende des Lebens | Nach dem Einschalten und der Arbeit für 10 Jahre wird eine Warnung der Lebensdauer erstellt. Der Summer piept 3 mal alle 43 Sekunden. | |||
Warnung niedriger Batterie | LED (rot) blinkt alle 344 Sekunden, piept etwa alle 43 Sekunden. | |||
Alarmlaut | ≥85db / 3m. | |||
Arbeitstemperatur | -10 ~ + 50 ℃ | |||
Umgebungsfeuchtigkeit. | ≤95% RH (keine Kondensation) | |||
Drahtlose Verbindung | Radiofrequenz | 868,3 MHz. | ||
Interlink-Range | ≥100m (freies Feld) | |||
4. Aussehen und Abmessungen (Abbildung 1)

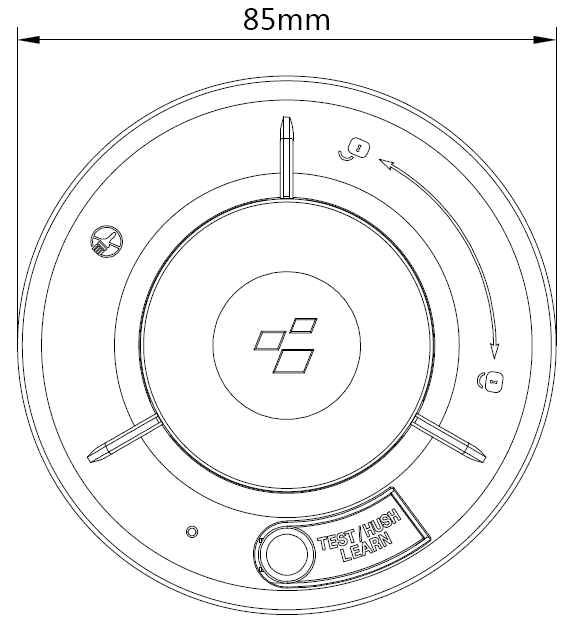

Abbildung 1
5. Installation
5.1 Funktionsdiagramm (Abbildung 2)

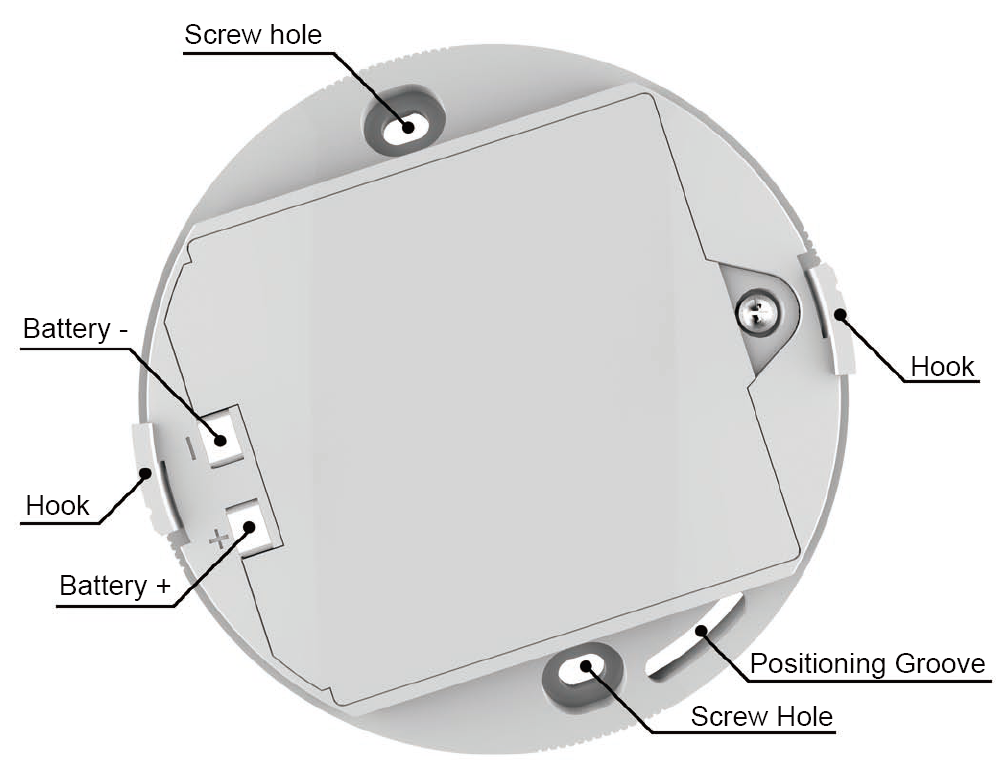

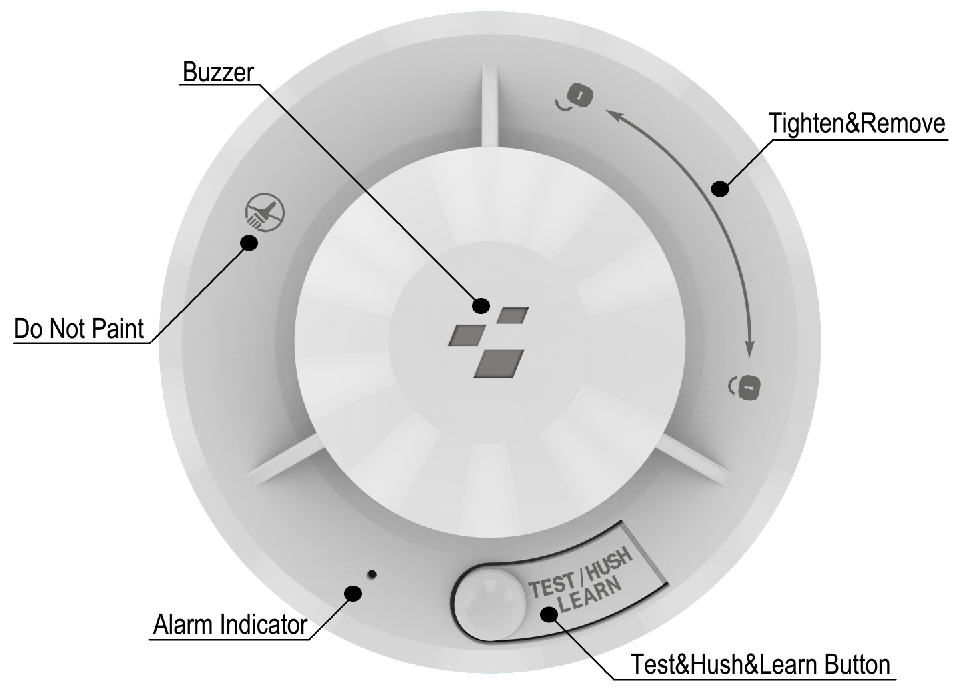

Figur 2
5.2 Installationsanweisungen
ein. Halten Sie die Montageplatte an der ausgewählten Einbaulage an der Decke und markieren Sie die Mitte von zwei Schraubenlöchern mit einem Bleistift. Bohren Sie Löcher durch die Bleistiftmarkierungen und verwenden Sie die beiliegenden Schrauben und Anker, um die Montageplatte zu sichern.
b. Stecken Sie die Haken der Montageplatte in die Schlitze des Alarms, die Positioniersäule sollte auch mit der Positioniernut ausrichten. Drehen Sie den Wecker im Uhrzeigersinn, bis es einrastet. (Siehe Abbildung 3)

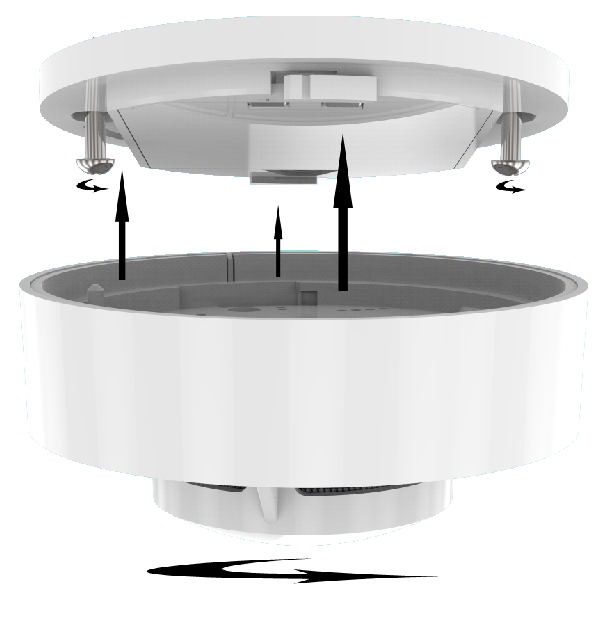

Figur 3
HINWEIS: Wenn Sie den Alarm nach Insekt nicht drehen können, überprüfen Sie die Haken in die Schlitze, prüfen Sie bitte, ob die Positioniersäule mit der Positioniernut ausgerichtet ist.
5.3 Empfohlene Standorte für Rauchmelder und Standorte, um zu vermeiden
ein. Empfohlene Standorte für Rauchmelder
Installieren Sie mindestens einen Rauchmelder in jedem Schlafzimmer.
Wenn Sie den Rauchmelder in einem Durchgang installieren, dessen Breite weniger als 3M beträgt, installieren Sie sie in der Mitte und installieren Sie alle 12m ein Gerät.
Mindestens 1,5 m von der Leuchtstofflampe oder von Neonlampe. (Bei elektronischer Interferenz).
Mindestens 3 m vom Badezimmer entfernt.
Mindestens 6 m von der Küche oder dem Herd entfernt.
Mindestens 30 cm von den Lampen entfernt.
Suchen Sie den Rauchmelder in der Mitte des Raums. Wenn Sie nicht können, installieren Sie es mindestens 1 m von der Wand.

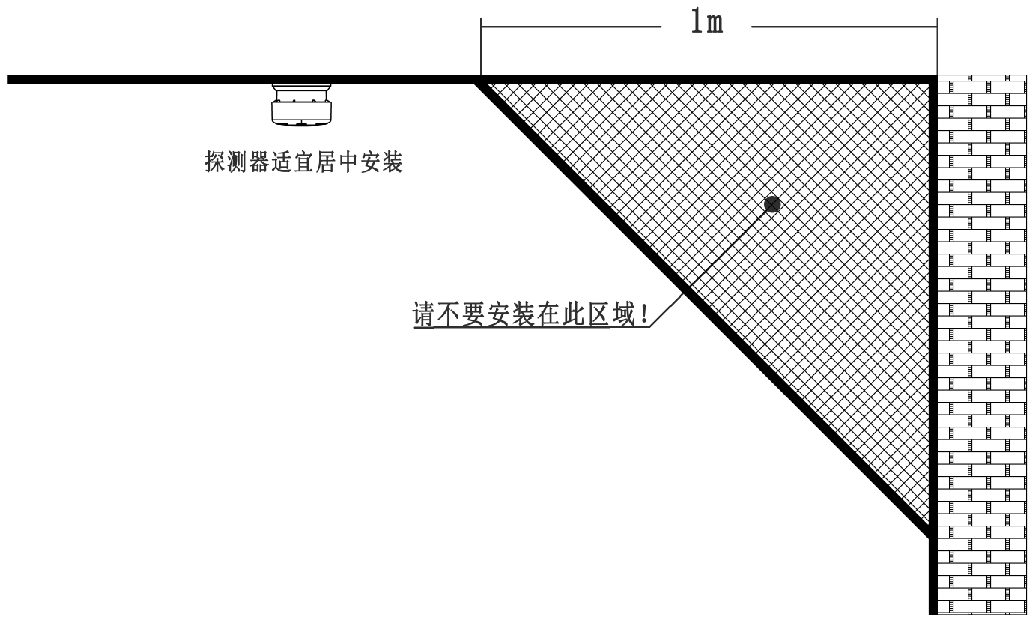

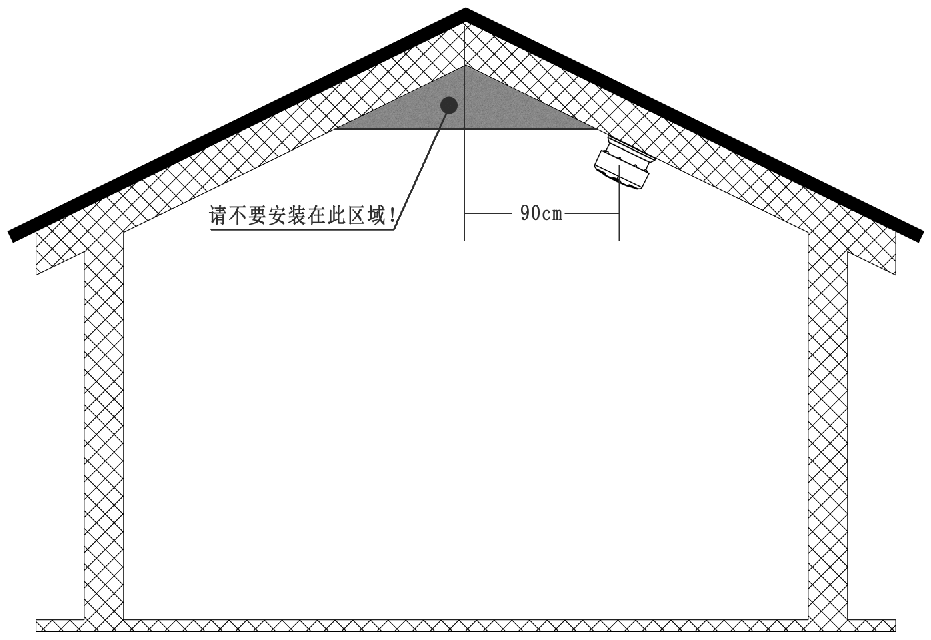

Wenn Sie den Rauchmelder an der geneigten oder oberirdischen Decke installieren, muss die Einbaulage mindestens 90 cm vom höchsten Punkt betragen.
b. Standorte zu vermeiden
In der Garage. Die Verbrennungsprodukte sind vorhanden, wenn Sie Ihr Auto starten.
In der Nähe von frischen Luftöffnungen, Fans, Klimaanlagen oder anderen dreifesten Bereichen.
In staubigen Gebieten. Staubpartikel können einen belastenden Alarm oder den Misserfolg zum Alarm verursachen. Der Insektenbildschirm kann nur einen Teil der Insekten oder den Staub behindern.
In einem Bereich, in dem die Temperatur unter 0 liegen kann oder über 40 ° C ansteigt.
In feuchten Gebieten. Bad. Küche.
Bereiche, in denen ein metallisches Schild vorhanden ist, das das RF-Signal blockiert.
6. Funktion
A. Betriebsmodus.
Prüfung
Halten Sie die Test-Taste gedrückt, und das Produkt schließt den Alarmmodus ein. Es macht Pieptöne, die lauter als 86 dB sind. Die Alarmanzeige (rot) blinkt.
Standby-Zustand
Im Standby-Zustand erkennt der Rauchmelder alle 10 Sekunden. Die Alarmanzeige blinkt alle 344 Sekunden, um anzuzeigen, dass der Rauchmelder ordnungsgemäß funktioniert. Wenn er Produkte der Verbrennung erfasst, klingt der Alarm. Und der Alarmanzeiger (rot) blinkt gleichzeitig, bis die Luft klar ist.
Stille-Modus
Wenn es in Alarmzustand oder Bereitschaftsbedingung ist, drücken Sie die Test-Taste und halten Sie die Test-Taste gedrückt, und der Alarm tritt den Stille-Modus auf. Die Alarmanzeige (rot) blinkt alle 9 Sekunden und kein hörbarer Sound wird gehört. Das dauert etwa 8,6 Minuten. Durch Drücken und Halten der Test- / HUSH-Taste werden mehrere Sekunden den Stummschalten enden.
Warnung niedriger Batterie
Wenn die Batteriespannung zu niedrig ist, macht das Produkt alle 43 Sekunden kurze Pieptöne, um den Benutzer zu warnen, bis die Batteriespannung der Arbeitsspannung des Rauchmelders entspricht.
Rauchkammerdegeneration Warnung
Die Arbeitsumgebung und die Zeit verursachen die Degeneration der Rauchkammer. Wenn das Produkt alle 43 Sekunden 3 kurze Pieptöne ausmacht, zeigt er die Lebensdauer an. Sie sollten den Rauchmelder durch einen neuen ersetzen.
B. lernen, miteinander zu verbinden
HINWEIS1: Alle Rauchmelder dieses Modells verfügen über eine drahtlose Verbindungsfunktion. Es erfordert mindestens zwei Rauchmelder. Innerhalb eines effektiven Interlink-Bereichs können 100 Einheiten miteinander verbunden werden. Wir empfehlen Ihnen den vollständigen Zusammenschaltungsvorgang, bevor Sie das Produkt an der Decke installieren, um Ihren Betrieb effizienter zu gestalten.
HINWEIS2: Der Interlink-Bereich dieses Produkts beträgt ≥ 100 m (freies Feld). Da jedoch unterschiedliche Konstruktion unterschiedliche Wirkung auf den Übertragungsabstand hat, wenn das Produkt vorhanden ist, das nicht miteinander verbunden werden kann, stellen Sie bitte die Installationsposition des Produkts an.
Sichern Sie alle Alarme, die mit der Montageplatte miteinander verbunden sein müssen, und drehen Sie sich im Uhrzeigersinn. Dann tritt der Rauchalarm zum Standby-Zustand ein. Diese Einheiten sind jedoch jetzt nicht miteinander verbunden.
Wählen Sie ein Produkt als Host aus, und drücken Sie die Test-Taste. Der Alarmanzeiger (grün) ist stabil, dh es ist bereit, Daten von anderen Einheiten als Erweiterungen zu empfangen, die miteinander verbunden werden müssen.
Wählen Sie ein anderes Produkt, das miteinander verbunden ist, doppelt doppelt Drücken Sie die Testknopf. Die Alarmanzeigen (grün) sowohl des Hosts als auch der Erweiterung blinken mehrmals schnell, was bedeutet, dass sie erfolgreich miteinander verbunden sind. Sie können diesen Vorgang wiederholen, um mehr Einheiten zu verbinden. Eine Minute später ist der Alarmanzeiger (grün) des Hosts ausgeschaltet, dh das Gerät wechselt die normale Bereitschaftsbedingung.
Wenn in dem miteinander verbundenen System ein Gerät raucht, blinkt die Alarmanzeige (rot) dieses Geräts mit Pieptönen. Die Alarmanzeigen (grün) der restlichen miteinander verbundenen Geräte blinken mit Pieptönen.
C. Verschmelzung stornieren.
Wenn Sie die Verbindungsfunktion bestimmter Einheit stornieren möchten, drücken Sie die Taste Test-Taste. Lassen Sie den Knopf jedoch nicht zum zweiten Mal frei, halten Sie es etwa 5 Sekunden lang, bis der Alarmanzeiger (grün) mehrmals schnell blinkt. Das heißt, Sie haben die Verbindung erfolgreich abgesagt.
7. WARTUNG
7.1 Testen Sie den Rauchmelder jede Woche, indem Sie die Testknopf drücken.
7.2 Reinigen Sie den Rauchmelder jede Woche mit einem trockenen Tuch. Verwenden Sie niemals Wasser, Reinigungsmittel oder Lösungsmittel, um zu reinigen, da sie das Gerät beschädigen können. Verhindern Sie, dass der Fremdkörper in das Gerät eintritt.
7.3 Wenn der Rauchmelder nicht ordnungsgemäß funktioniert, zerlegen Sie das Gerät nicht selbst. Bitte suchen Sie den Service der Fachleute.
8. Punkte für aufgegebene Produkte
8.1 Das Verpackungsmaterial ist erneuerbar, also machen Sie Ihr Bestes, um es zu recyceln.
8.2 Da dieses Produkt integriert ist, nicht austauschbar ist, kann dieses Gerät nicht mit normalem Haushaltsmüll aufgegeben werden.
