LM-107A FIRE Detecting Alarm Verwenden Sie Handbuch
1. Kref-Einführung.
LM-107ABCFIRE-Erkennungsalarm besteht aus anspruchsvoller analoger Schaltung und digitaler Stromkreis. Es ist eine Art niedriger Stromverbrauch, ein photoelektrischer niedriger Spannungs-photoelektrischer, unabhängiger Rauchmelder mit 3V-Lithium-Mangan-Akku, diese Batterie kann 10 Jahre dauern.
2. charakteristisch
◆ fotoelektrische Raucherkennung;
◆ hohe Empfindlichkeit;
◆Lokaler Rauchalarmspeicher;
◆ Innerhalb des Normalerkennungsmodus und des Niedrigempfindlichkeits-Erfassungsmodus (HUSH);
◆ Innerhalb von integrierten 10-jährigen Lithium-Mangan-Batterien kann der Akku nicht ersetzt werden.
◆ 10 Jahre Lebenswarnenton
◆ Warnton niedriger Spannung
◆ Geringer Stromverbrauch.
3.Parameter

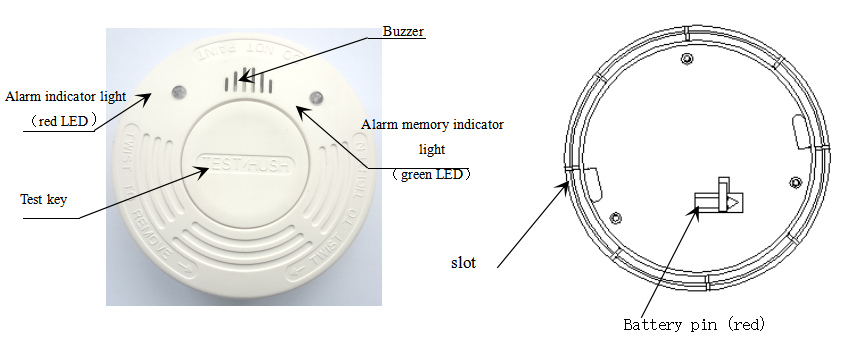

4.Appeln (Abbildung 1)
LM-107A.
Abbildung 1

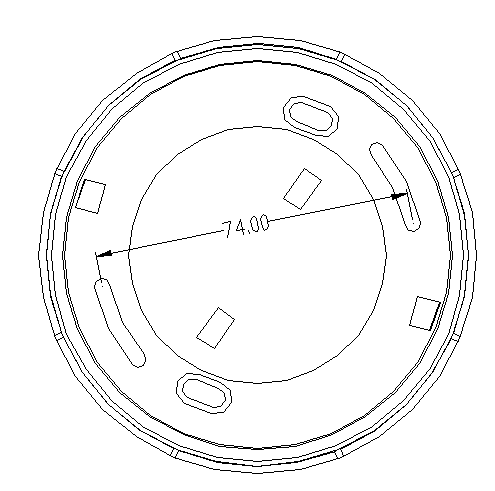

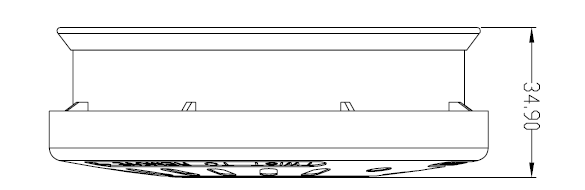

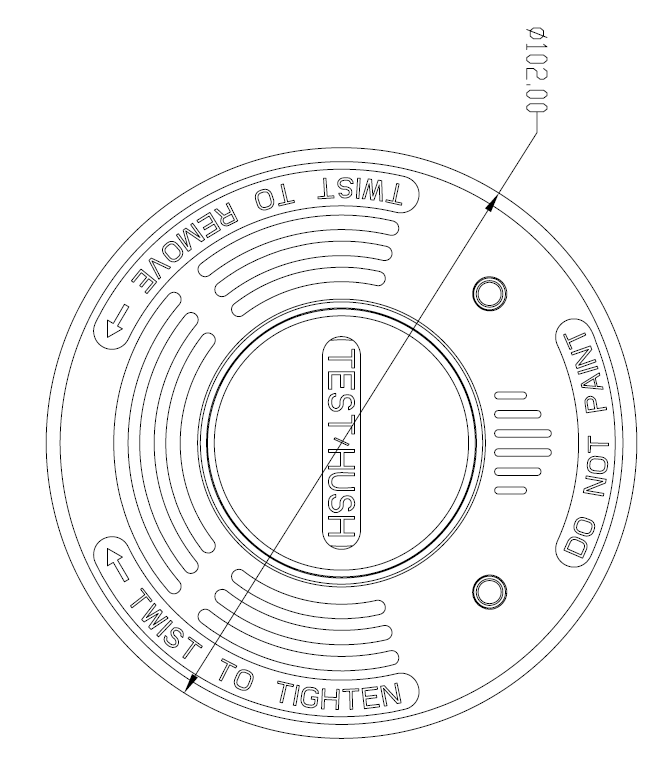

5.DiMision.
6.USA GE.
Nehmen Sie das Produkt heraus und lösen Sie die Montageplatte.

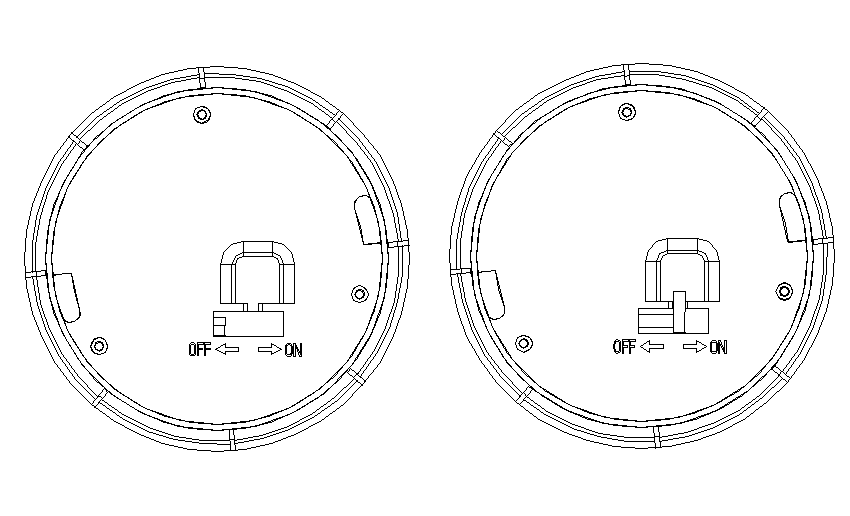

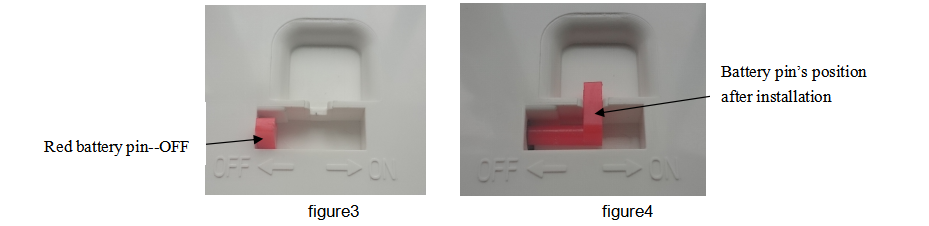

Der Batteriestift (rot) ist zu Beginn wie Abbildung 3. Schalten Sie es auf den Batteriestift, wird in die Stiftnutposition wie Abbildung 4 bewegt
Machen Sie einen Batterie-Pin-Griff und eine Grundfläche in derselben Ebene ;;
Bewegen Sie den Batteriestift in die Position des Schlitzes, drehen Sie den Batteriestift und bündeln Sie den Pin in den Schlitz, um den Stiftspiegel mit der Grundfläche herzustellen.
3. Installation der Basis
Drücken Sie den Haken der Basismontageplatte in die Positioniernut des Detektors. Drehen Sie es im Uhrzeigersinn und lassen Sie es in die Nut rutschen.
4.1, Taste-Test
Drücken Sie die Test- / Mute-Taste, wenn die rote Kontrollleuchte schnell blinkt und inzwischen Alarm angegeben ist, bedeutet dies, dass der Detektor ordnungsgemäß funktioniert. Gleichzeitig wechselt der Detektor einen niedrigen Empfindlichkeitserfassungszustand. Ungefähr 9 Minuten später tritt der Normalerfassungszustand automatisch aus dem Niedrigsensitivitätserfassungszustand ein.
4.2, Niedrige Empfindlichkeitserkennung (Silent-Modus)
1, verwenden Sie einen geringen Rauchmengen, um den Detektoralarm herzustellen, und drücken Sie die Test- / Mute-Taste. Dann tritt der Detektor einen niedrigen Empfindlichkeitserkennungskennzeichen ein und den Alarmzustand aus dem Ausgang. Der Detektor ist still (und wird nach 9 Minuten einen normalen Erkennungszustand eingeben) und wird nicht alarmiert, bis die Rauchkonzentration höher ist.
2 Drücken Sie erneut die Taste Test / Mute-Taste und Sie können die Erkennung der geringen Empfindlichkeit aufheben. Der Detektor tritt den normalen Erkennungszustand ein.
HINWEIS: Nach dem Abbrechen der Erkennung der geringen Empfindlichkeit wird der Detektor, wenn es ein restliches Rauch gibt, deren Detektor fortgesetzt wird.
5, Alarmspeicher
Nachdem Alarm erfolgt, hat der Detektor Alarmspeicher. Die grüne LED blinkt alle 1,3 Sekunden dreimal, wodurch4.3, Sekunden.
Der Benutzer kann also erkennen, ob der Detektor aus einem Abstand einen Alarmzustand eingegeben hat, ohne den Detektor zu berühren. Die LED-Anzeige wird nach 24 Stunden gekündigt. Wenn Sie zum ersten Mal die Test- / Mute-Taste drücken, nachdem Alarm erfolgt ist, wird der Detektor durch einen speziellen Alarmmodus angezeigt. Nach dem Loslassen des Test- / Stummschalters wird der Alarmspeicher gespült. Dann drücken Sie die Test- / Mute-Taste, und es ist normaler Tastentest.
7, Installation.
1 Wählen Sie eine geeignete Installationsposition aus.
2, entsprechend den Löchern der Montageplatte, bohren Sie ein Loch an der benötigten Deckenstelle und stopfen Sie den Kunststoffnagelsitz in das Loch.
3 Verwenden Sie die Schraube, um die Montageplatte auf dem Plastiknagelsitz zu fixieren.
4, die zwei Schnappverbindungen auf der Detektorbasis in den Detektorschlitz einbetten. Drehen Sie das Produkt im Uhrzeigersinn, um es fest an der Montageplatte festzuhalten.
5, Test nach der Installation. Drücken Sie die Test- / HUSH-Taste, wenn die rote Kontrollleuchte schnell blinkt und Alarme gleichzeitig fortgesetzt wird, bedeutet dies, dass der Detektor ordnungsgemäß funktioniert. Gleichzeitig wechselt der Detektor einen niedrigen Empfindlichkeitserfassungszustand, wobei das rote LED-Licht alle 10 Sekunden blinkt. Ungefähr 9 Minuten später tritt der Normalerfassungszustand automatisch aus dem Niedrigsensitivitätserfassungszustand ein. Oder drücken Sie erneut die Test- / Mute-Taste und stornieren Sie den Detektionszustand mit niedrigem Empfindlichkeit.
8, Wartung.
1, es istBesser, den Rauchmelder wöchentlich zu testen.
2, Reinigen Sie den Alarm alle drei Monate.
3, wenn Sie feststellen, dass die Produkte nicht im normalen Arbeitszustand sind, überprüfen Sie die Fehleranalyse und die Beseitigung zuerst. Wenn das Problem nicht entfernt werden kann, demontieren Sie bitte nicht selbst. Sie sollen den Dienst des Fachmanns suchen.
9, Fehleranalyse und Eliminierung
Versagensphänomen | Analyse der Ursache. | Eliminierungsmethode | Anmerkung |
Keine Antwort des Testschlüssels | Der rote Batteriestift ist ausgeschaltet, der Detektor ist geschlossen | Entfernen Sie den Batteriestift auf ON | |
Batteriefehler des Schaltungsfehlers | Auf der Suche nach Herstellern oder professionellen Dienstleistungen | ||
Alarm etwa alle 344er | Batterie-Niederspannung | Auf der Suche nach Herstellern oder professionellen Dienstleistungen |
10, Punkte für Aufmerksamkeit
1, installieren Sie das Produkt nicht in der folgenden Umgebung, z. B. hyper thermisch, feuchter, staubig, küche, badezimmer und so weiter;
2, wenn Sie installieren, achten Sie darauf, dass es keine Gegenstände geben, die sich vor dem Flash schützen und Geräusche vor dem Alarm herstellen.
3, Batterie nicht austauschbar
11, Punkte für aufgegebene Produkte
In 1 bestehen die Pakete aus erneuerbaren Angelegenheiten und verwenden sie bitte so kreisförmig wie möglich;
2, die verwendeten Batterien und Elektrogeräte, die verwendet wurden, können nicht mit normalem Haushaltsmüll aufgegeben werden.
