KD-125A Rauchmelder Benutzerhandbuch
2831-CPR-F2209
EN14604.
1. Kurze Einführung.
KD-125A Rauchmelder ist ein photoelektrischer Rauchmelder mit geringem Stromverbrauch. Interner präzise analoger Schaltung und digitaler Stromkreis lässt die Erkennung stabiler und zuverlässiger arbeiten. Das Produkt hat eine kleine Größe und verwendet eine Batterie mit großer Kapazität, die die Lebensdauer von 5 Jahren bieten kann.
2. Produktmerkmale
Photoelektrische Raucherkennung.
Hohe Empfindlichkeit
Präzise analoge Schaltung und digitaler Stromkreis
Energieeffizient
Kleine Größe
Batterie-Lebensdauer von 5 Jahren
3. Technische Parameter

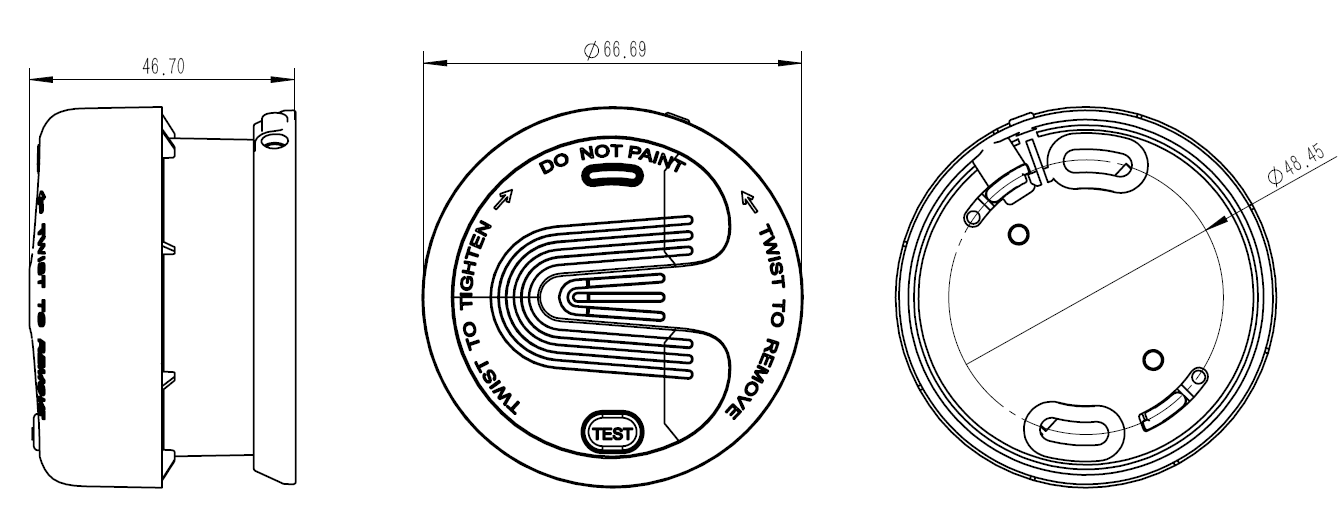

4. Aussehen und Abmessungen (Abbildung 1)
Kd-125 a
(Abbildung 1)
5. Installation

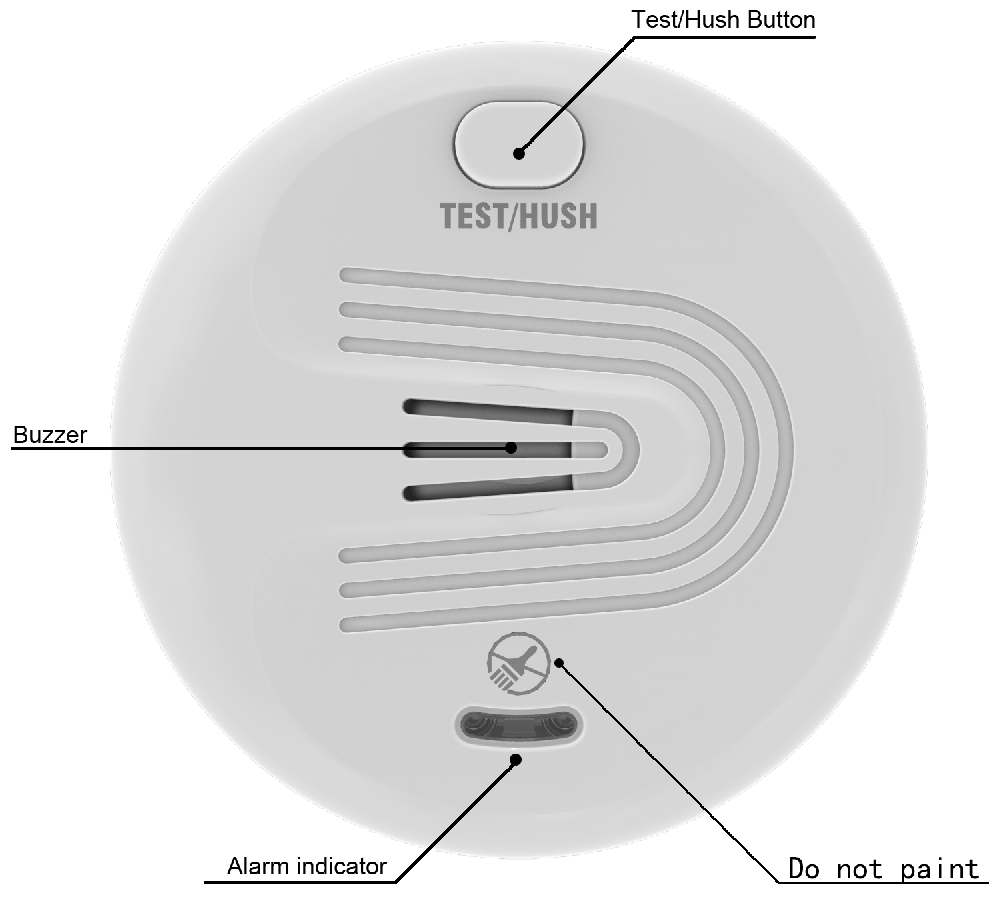

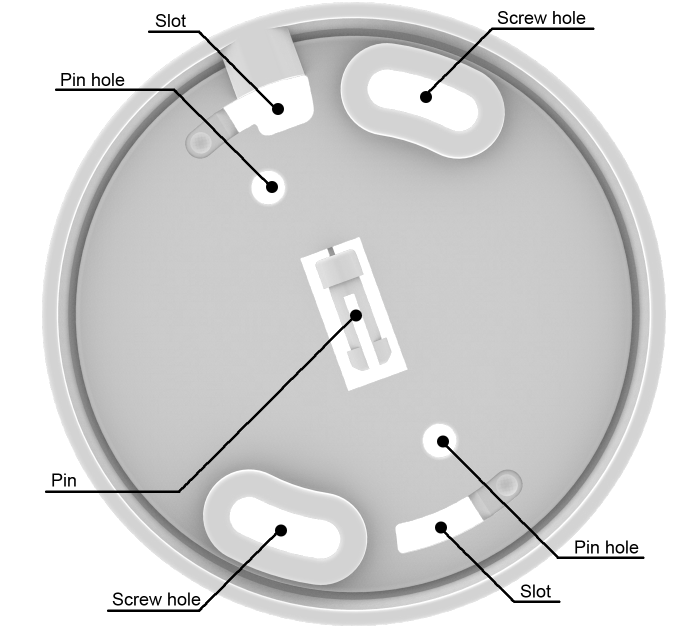

5.1 Funktionsdiagramm (Abbildung 2)
(Figur 2)
5.2 Installationsanweisungen

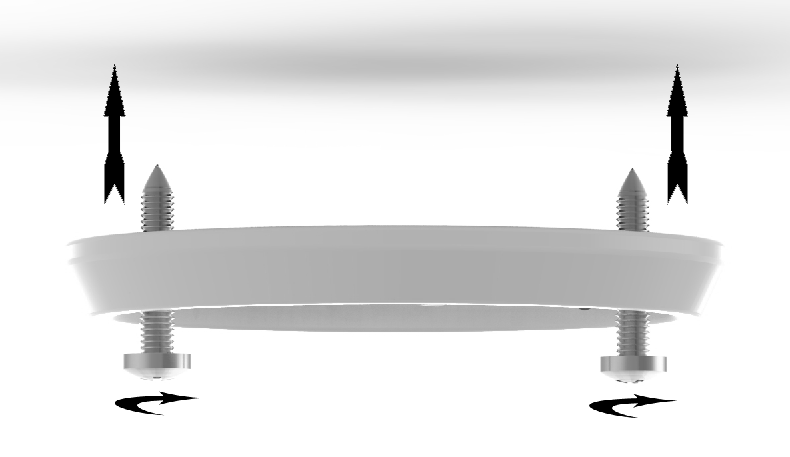

ein. Halten Sie die Montageplatte an der ausgewählten Einbaulage an der Decke und kennzeichnen Sie die Mitte der Löcher mit einem Bleistift. Bohren Sie ein Loch durch die Bleistiftmarkierungen und befestigen Sie die beiliegenden Schrauben und Anker, um die Montageplatte zu sichern. (Siehe Abbildung 3)

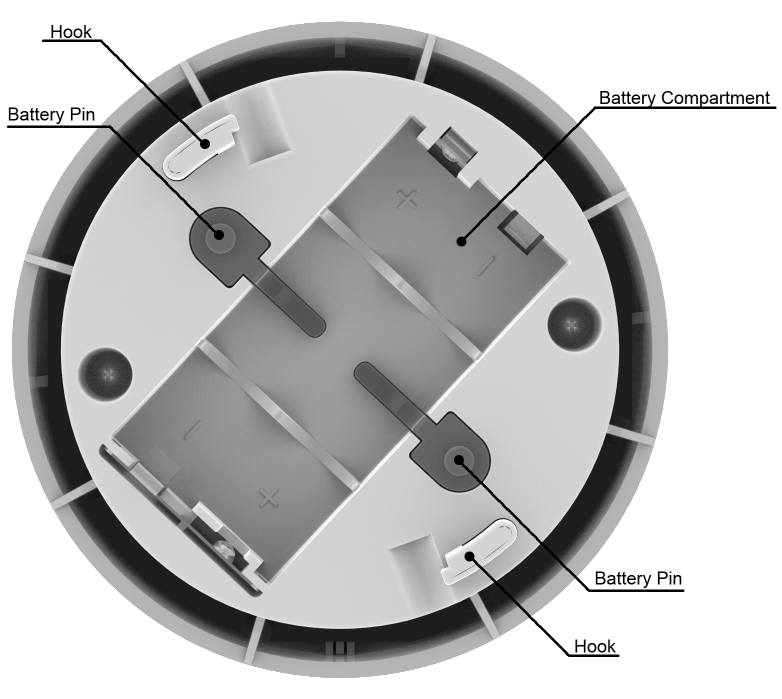

b. Installieren Sie die Batterien gemäß Abbildung 3, um sicherzustellen, dass die Polarität mit den Markierungen entspricht. Wenn die Batterien korrekt installiert sind, fällt der rote PIN automatisch ab.

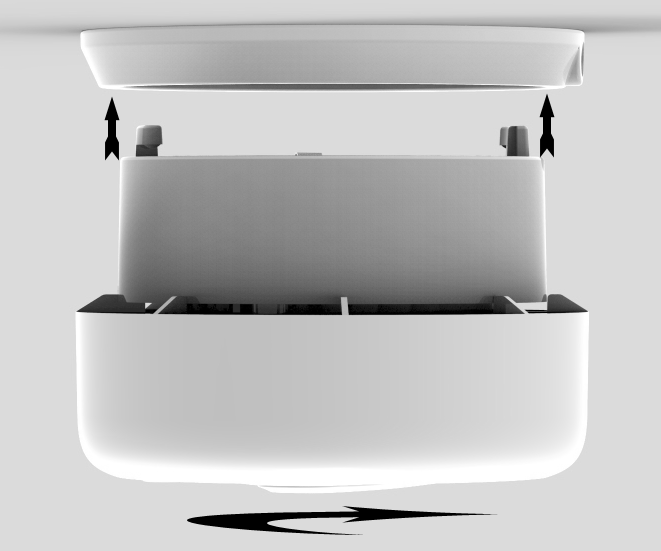

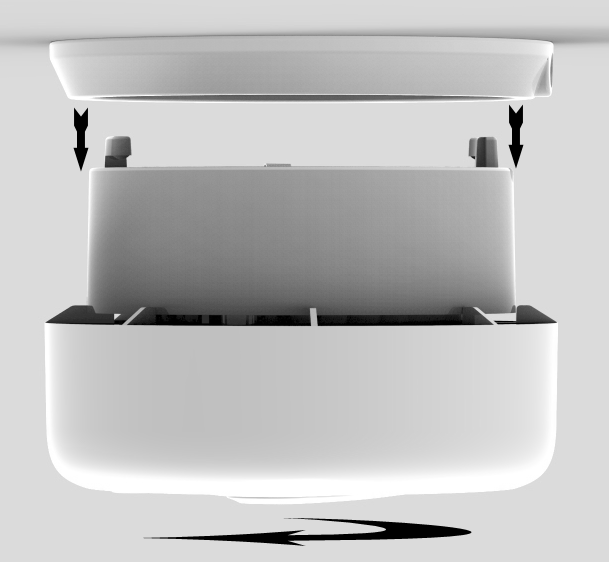

c. Setzen Sie den Haken des Produkts in den Schlitz der Montageplatte ein. Drehen Sie den Alarm im Uhrzeigersinn, bis es einrastet.
(Figur 3)
Hinweis: Wenn Sie den Alarm nach dem Einfügen des Hakens in den Steckplatz nicht drehen können, prüfen Sie bitte, ob der Akku ordnungsgemäß installiert ist.
5.3 Batterie austauschen.
ein. Wenn eine Warnung mit niedriger Batterie vorgenommen wird (siehe Abschnitt 6. Funktion), bitte ersetzen Sie die Batterien sofort, wie unten gezeigt.

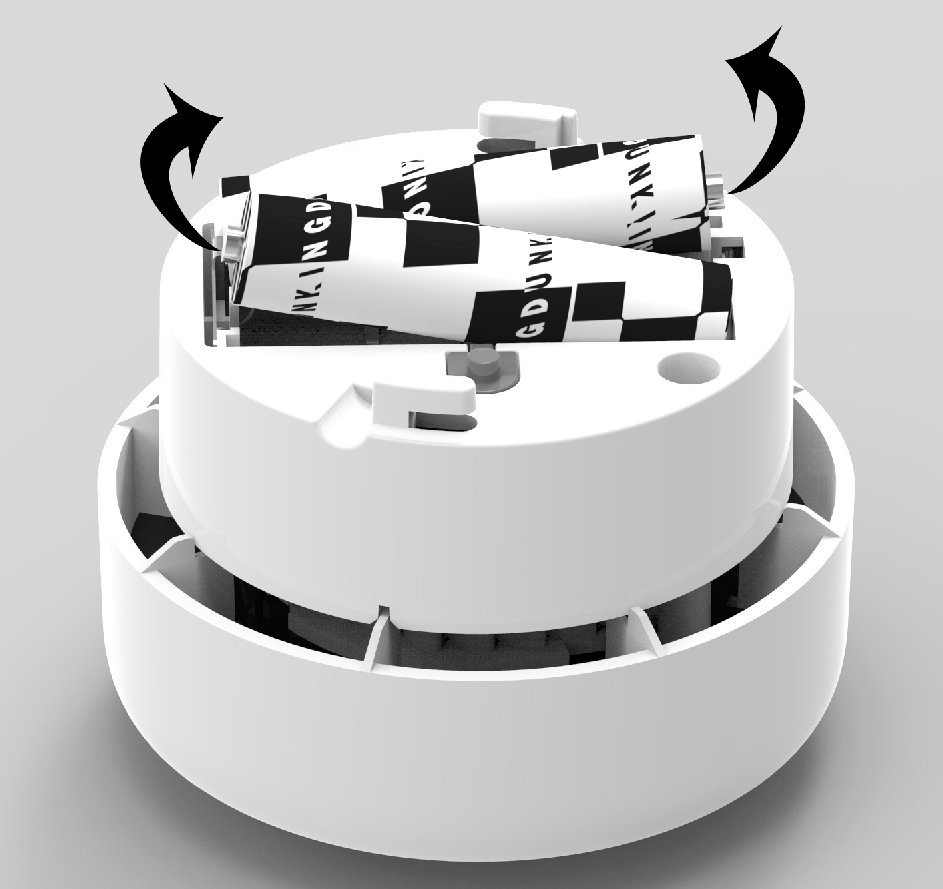

Drehen Sie den Alarm auf den Uhrzeigersinn und nehmen Sie die Batterien heraus und installieren Sie sie
Entfernen Sie es von der Montageplatte. die neuen nach 5,2 b.
b. Verwenden Sie den Batterietyp: LR03 / AAA.
c. Wenn die Batterien ersetzt werden, testen Sie den Betrieb des Alarms durch Drücken der Testknopf. Wenn Pieptöne vorgenommen werden, was bedeutet, dass das Produkt ordnungsgemäß funktioniert, installieren Sie den Alarm wie in Fig. 3 gezeigt den Alarm an der Montageplatte.
5.4 Empfohlene Standorte für Rauchmelder und Standorte, um zu vermeiden
ein. Empfohlene Standorte für Rauchmelder
Installieren Sie mindestens einen Rauchmelder in jedem Schlafzimmer
Wenn Sie den Rauchmelder in einem Durchgang installieren, dessen Breite weniger als 3M beträgt, installieren Sie sie in der Mitte und installieren Sie alle 12m ein Gerät.
Mindestens 1,5 m von der Leuchtstofflampe oder von Neonlampe. (Bei elektronischer Interferenz).
Mindestens 3 m vom Badezimmer entfernt.
Mindestens 6 m von der Küche oder dem Herd entfernt.
Mindestens 30 cm von den Lampen entfernt.
Suchen Sie den Rauchmelder in der Mitte des Raums. Wenn Sie nicht können, installieren Sie es mindestens 1 m von der Wand.

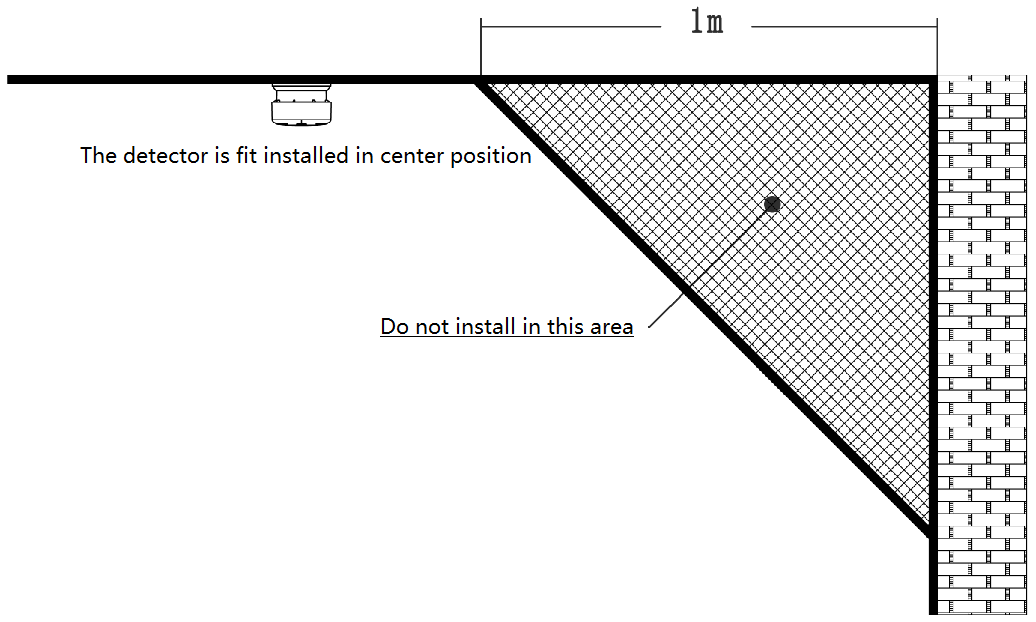

Wenn Sie den Rauchmelder an der geneigten oder oberirdischen Decke installieren, muss die Einbaulage mindestens 90 cm vom höchsten Punkt betragen.
b. Standorte zu vermeiden
In der Garage. Die Verbrennungsprodukte sind vorhanden, wenn Sie Ihr Auto starten.
In der Nähe von frischen Luftöffnungen, Fans, Klimaanlagen oder anderen dreifesten Bereichen.
In einem Bereich, in dem Insekten oft erscheint.
In einem Bereich, in dem die Temperatur unter 0 liegen kann oder über 40 ° C ansteigt.
In feuchten Gebieten. Bad. Küche.
6. Funktion
Testen
Drücken Sie die Test-Taste und das Produkt wird der Alarmmodus eingeben. Es macht Pieptöne, die lauter als 86 dB sind. Die Alarmanzeige (rot) blinkt.
Standby-Zustand
Im Standby-Zustand erkennt der Rauchmelder alle 10 Sekunden. Die Alarmanzeige blinkt alle 344 Sekunden, um anzuzeigen, dass der Rauchmelder ordnungsgemäß funktioniert. Wenn er Produkte der Verbrennung erfasst, klingt der Alarm. Und der Alarmanzeiger (rot) blinkt gleichzeitig, bis die Luft klar ist.
Stille-Modus (niedrige Empfindlichkeit)
Wenn es in der Alarmbedingung ist, drücken Sie die Test- / HUSH-Taste, und das Produkt tritt den Stille-Modus ein. Die Alarmanzeige blinkt alle 9 Sekunden und kein hörbarer Sound wird gehört, es sei denn, Rauch wird düster. Das dauert etwa 9 Minuten. Durch erneutes Drücken der TEST / HUSH-Taste wird der Silence-Modus enden.
Warnung niedriger Batterie
Wenn die Batteriespannung zu niedrig ist, macht das Produkt alle 43 Sekunden kurze Pieptöne, um den Benutzer zu warnen, bis die Batteriespannung der Arbeitsspannung des Rauchmelders entspricht.
Alarmgeschichte
Wenn der Alarmanzeiger (grün) alle 43 Sekunden dreimal blinkt, ist das Alarm zuvor gemacht. Bitte überprüfen Sie, ob ein Brandrisiko im Erkennungsbereich vorhanden ist. Diese Angabe endet 24 Stunden später.
Rauchkammerdegeneration Warnung
Die Arbeitsumgebung und die Zeit verursachen die Degeneration der Rauchkammer. Wenn das Produkt alle 43 Sekunden 3 kurze Pieptöne ausmacht, zeigt er die Lebensdauer an. Sie sollten den Rauchmelder durch einen neuen ersetzen.
7. WARTUNG
7.1 Testen Sie den Rauchmelder jede Woche, indem Sie die Testknopf drücken.
7.2 Reinigen Sie den Rauchmelder mit trockenem Tuch. Verwenden Sie niemals Wasser, Reinigungsmittel oder Lösungsmittel, um zu reinigen, da sie das Gerät beschädigen können. Verhindern Sie, dass der Fremdkörper in das Gerät eintritt.
7.3 Wenn der Rauchmelder nicht ordnungsgemäß funktioniert, zerlegen Sie das Gerät nicht selbst. Bitte suchen Sie den Service der Fachleute.
8. Punkte für aufgegebene Produkte
Das Verpackungsmaterial ist erneuerbar. Bitte geben Sie Ihr Bestes, um es zu recyceln.
